Año de ejecución sistema pick and place: 2008
Objetivo del cliente
Automatizar la alimentación de tres tipos diferentes de piezas desde blísters hasta paletas, integradas en una línea de transferencia tipo TS-1, manteniendo los estándares de limpieza y repetibilidad.
Solución técnica implementada para la alimentación automática

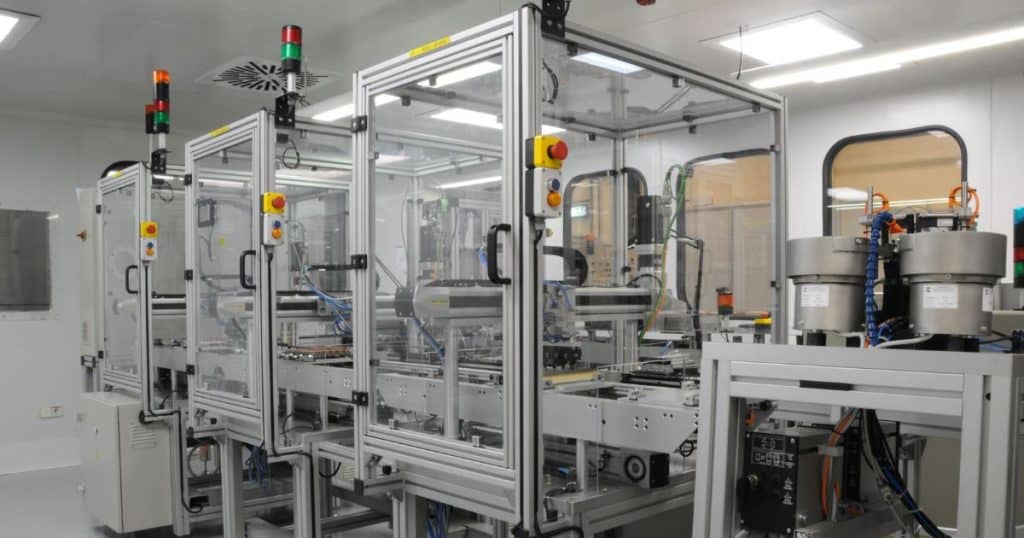

El sistema incluye 3 puestos de trabajo consecutivos, cada uno equipado con:
| Carga manual de blísters sobre paletas mediante transportador de correas planas con pulmón para dos posiciones. |
| Interfaz HMI táctil XBTGT Schneider. |

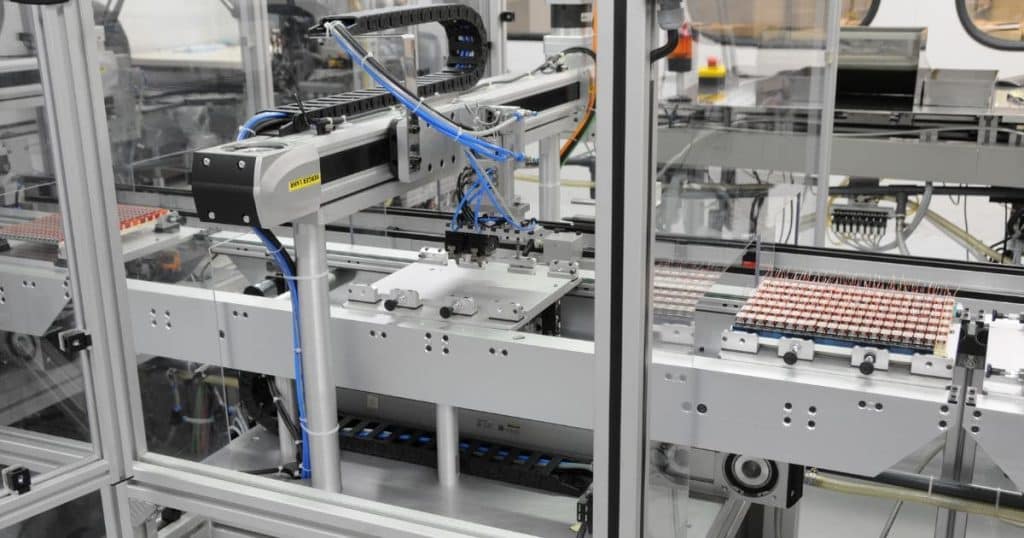

| Sistema de pinzas electromecánicas bajo ejes eléctricos en X para recogida de piezas de dos en dos. |
| Accionamientos con Servomotores Lexium 5. |
| Enclavamiento automático de la paleta en un eje eléctrico con servomotor Electric para traslación en Y. |
| Automatización completa con PLC Schneider M340. |
Características del pick and place
- Sistema compatible con ambiente controlado de sala blanca.
- Movimientos multieje precisos y sincronizados.
- Diseño modular y escalable.
- Alta fiabilidad en la manipulación de piezas sensibles.
Resultados obtenidos
- Reducción de errores por manipulación manual.
- Ciclo de trabajo más rápido y uniforme.
- Mejora de la trazabilidad y repetibilidad del proceso.
- Integración limpia y segura en un entorno ISO.
Comience su proyecto de alimentación automática de piezas
Este proyecto es un claro ejemplo de cómo la automatización técnica precisa y fiable, incluso en entornos críticos como una sala blanca, puede mejorar significativamente la eficiencia y repetitividad del proceso.
Si está buscando una solución a medida que integre tecnologías como servomotores, ejes eléctricos y controladores programables para optimizar su producción, no dude en contactarnos.
Estaremos encantados de estudiar su caso y proponerle una solución adaptada a sus necesidades.
